Bộ điều khiển xe đạp điện ( hay còn được gọi là Board) là một trong ba bộ phận quan trọng nhất của xe điện. Với chức năng điều khiển và kiểm soát tất cả các thiết bị điện của xe chạy điện giúp các thiết bị vận hành chính xác và tiết kiệm năng lượng. Việc thay thế bộ điều khiển xe đạp điện mới cho xe đạp điện cũng không hề đơn giản chút nào. Việc này đòi hỏi bạn phải có các kiến thức cơ bản về điện và sơ đồ nguyên lý mạch điều khiển động cơ.
Xem thêm: Mẹo nhỏ sử dụng xe điện tốt nhất
Hôm nay THẾ GIỚI XE CHẠY ĐIỆN sẽ hướng dẫn các bạn cách đấu nối bộ điều khiền xe đạp điện. Bộ điều khiển động cơ điện một chiều 3 pha DODA nhập từ trung quốc về dùng cho việc điều khiển động cơ cho xe đạp điện các dòng 24V,36V,48V.
 |

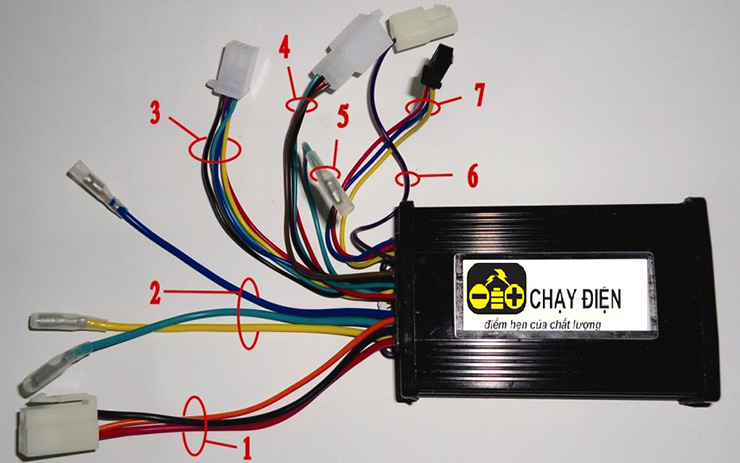

| Đánh dấu các đầu dây theo số thứ tự của bộ điều khiển xe đạp điện |
Cụm giắc trắng số 1 :Đấu nguồn vào
-Dây đỏ : +24 V
-Dây đen :0V
-Dây Cam :Khóa điện
Cụm dây cấp nguồn cho động cơ số 2
-Dây xanh lá -Dây xanh lá motor
-Dây xanh đậm-Dây xanh đậm motor
-Dây vàng -Dây vàng motor
Cụm giắc trắng số 3 cấp nguồn cho cảm biến Hall
-Dây xanh lá -Dây xanh lá motor
-Dây xanh đậm-Dây xanh đậm motor
-Dây vàng-Dây vàng motor
-Dây đỏ -Dây đỏ motor
-Dây đen-dây đen motor
Cụm giắc trắng số 4 dùng cho tay ga
-Dây đỏ -Dây đỏ tay ga
-Dây xanh lá -Dây xanh lá tay ga
-Dây đen -Dây đen tay ga
-Dây nâu -Dây phanh điện (nối xuống mass thì bo dừng hoạt động)
- Dây xanh lá số 5 -Hiển thị tốc độ
- Dây tím số 6 -Phanh mức cao (Nối xuống mass bo dừng hoạt động )
- Dây trợ lực
Hy vọng với bài hướng dẫn trên của THẾ GIỚI XE CHẠY ĐIỆN sẽ giúp các bạn phần nào trong công việc thay bộ điều khiển cho xe đạp điện. Mọi thắc mắc hoặc cần được tư vấn xin vui lòng liên hệ bộ phận chăm sóc khách hàng của chúng tôi.
